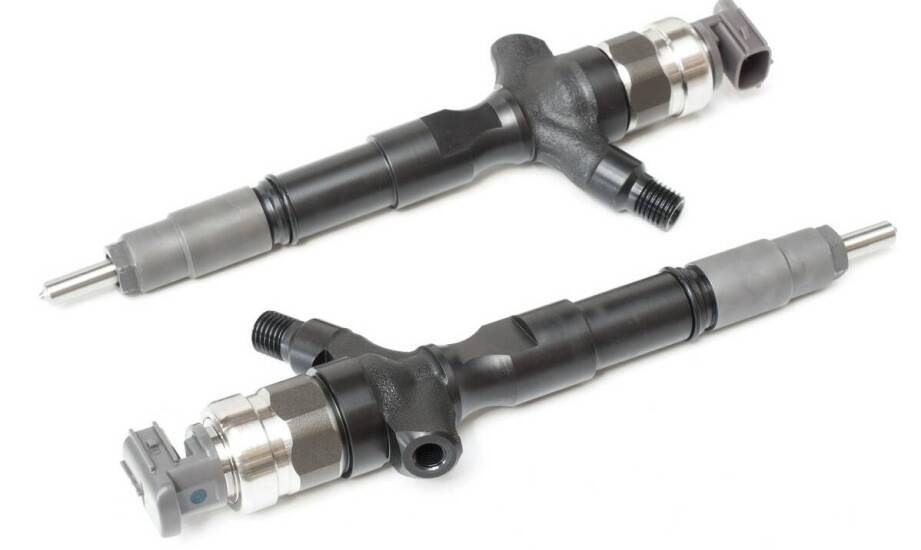

Kiedy piezoelektryczny wtryskiwacz w dieslu da się jeszcze naprawić, a kiedy lepiej go wymienić

Decyzja o sposobie obsługi układu wtryskowego w nowoczesnym silniku wysokoprężnym rzadko bywa prosta. Piezoelektryczny wtryskiwacz w dieslu wymaga znacznie ostrzejszej kwalifikacji serwisowej niż starsze elementy elektromagnetyczne. Wynika to bezpośrednio z jego specyficznej budowy. Z jednej strony ten precyzyjny podzespół reaguje błyskawicznie na impuls ze sterownika silnika. Z drugiej strony wykazuje ogromną wrażliwość na najdrobniejsze zanieczyszczenia paliwa oraz naturalne zużycie. Właściciele samochodów wyposażonych w układy Common Rail często stają przed trudnym dylematem podczas awarii. Zastanawiają się, czy dany element da się jeszcze skutecznie naprawić, czy konieczny będzie zakup nowej części. Odpowiedź zależy od ścisłych procedur diagnostycznych.

Skomplikowana budowa i podatność na zanieczyszczenia układu

Wtryskiwacz piezoelektryczny to wysoce zaawansowany mechanizm. Składa się z około dziewiętnastu precyzyjnie spasowanych elementów. Znajdziemy wśród nich iglicę, drobne tłoczki, sprężyny i końcówkę wtryskową. Najważniejszą częścią pozostaje jednak stos krystaliczny, nazywany potocznie kamieniem piezoelektrycznym. Pod wpływem wysokiego napięcia rzędu dwustu woltów materiał ten deformuje się o ułamek milimetra, co wywołuje błyskawiczne uniesienie iglicy. Taki ruch pozwala na niezwykle precyzyjne dawkowanie oleju napędowego do komory spalania. Rozwiązanie to ułatwia realizację wielokrotnych wtrysków w jednym cyklu pracy cylindra. Poprawia to kulturę pracy jednostki napędowej i obniża emisję szkodliwych spalin.

Opisana konstrukcja gwarantuje reakcję podzespołu w czasie mierzonym w mikrosekundach. Niestety sam stos piezoelektryczny jest elementem bardzo delikatnym. Wszelkie zanieczyszczenia stałe krążące w paliwie osadzają się na jego mikroskopijnych powierzchniach roboczych. Złogi sadzy, opiłki metalu czy drobinki brudu blokują swobodny ruch stosu i drastycznie przyspieszają jego fizyczne zużycie. Z tego powodu wtryskiwacze piezoelektryczne znacznie gorzej znoszą pracę w zaniedbanym układzie zasilania.

Zrozumienie tej architektury ułatwia właściwą interpretację testów serwisowych. Ocena stanu technicznego dzieli się na weryfikację uszkodzeń mechanicznych oraz elektrycznych. Mechanik rozpoczyna diagnozę od przeprowadzenia testu przelewowego. Badanie to mierzy ilość paliwa odprowadzanego na powrót podczas pracy silnika. Zbyt duża ilość spływającego oleju napędowego sygnalizuje poważne nieszczelności wewnątrz korpusu. Oprócz tego należy sprawdzić parametry prądowe na stole probierczym. Diagnosta mierzy przede wszystkim rezystancję oraz pojemność stosu krystalicznego przy użyciu specjalistycznego sprzętu.

Precyzyjna kwalifikacja usterek: regeneracja czy wymiana części

Głównym problemem podczas weryfikacji uszkodzeń jest odróżnienie awarii mechanicznej od usterki czysto elektrycznej. Zdecydowana większość problemów ze sterowaniem kwalifikuje element do natychmiastowej utylizacji. Awaria elektryczna objawia się brakiem jakiejkolwiek deformacji kryształów pomimo dostarczenia prawidłowego sygnału. W takiej sytuacji nie istnieją żadne skuteczne procedury naprawcze. Jeśli stos przestał reagować na napięcie, właściciel pojazdu musi kupić fabrycznie nową część. Zupełnie inaczej wygląda sytuacja, gdy warsztat zdiagnozuje wyłącznie usterki o charakterze mechanicznym.

Mowa tutaj o naturalnym zużyciu iglicy, utracie szczelności na zaworkach lub zabrudzonej końcówce rozpylającej. Diagnosta wykrywa takie nieprawidłowości poprzez analizę dawki wtrysku i ciśnienia zwrotnego. Jeśli zarejestrowane parametry mieszczą się w ścisłych tolerancjach producenta, naprawa ma sens. Specjaliści najczęściej przyjmują, że dawka paliwa oscylująca w granicach dziewięćdziesięciu procent normy daje szansę na ratunek. Wówczas Regeneracja wtryskiwaczy piezoelektrycznych obejmuje dokładne czyszczenie w myjce ultradźwiękowej i wymianę pakietu uszczelnień wewnętrznych.

Cały proces wymaga sterylnych warunków i zaawansowanego zaplecza technicznego. Po fizycznej wymianie zużytych elementów następuje rygorystyczna kalibracja. Procedurę tę weryfikuje i przeprowadza Bosch Auto Service Mieczysław Kluszczyński. Bydgoski serwis demontuje układ, wykonuje testy obciążeniowe i nadaje nowe kody IMA. Dzięki temu komputer pokładowy może właściwie dawkować paliwo na zregenerowanym cylindrze. Jeśli jednak podczas wstępnej weryfikacji okaże się, że kryształ ma widoczne pęknięcia, odzyskanie sprawności nie będzie możliwe.

Trwałość elementów po zabiegach serwisowych i prewencja

Żywotność zregenerowanych podzespołów piezoelektrycznych zależy od kilku kluczowych czynników eksploatacyjnych. Największe znaczenie ma bezwzględna czystość całego układu zasilania. Nawet najlepiej przeprowadzona naprawa nie przyniesie efektu, jeśli w zbiorniku wciąż zalegają opiłki z łuszczącej się pompy wtryskowej. Zabrudzenia błyskawicznie zniszczą precyzyjne zaworki w odnowionych wtryskiwaczach. Równie istotny jest ogólny stan pozostałych cylindrów. Mechanicy zalecają sprawdzanie kompletu podzespołów, aby uniknąć zaburzenia korekcji dawek w całym silniku.

Kierowcy muszą pamiętać o restrykcyjnym przestrzeganiu interwałów serwisowych i przeglądów. Obejmuje to regularną wymianę markowych filtrów paliwa i tankowanie oleju napędowego ze sprawdzonych źródeł. Przy wysokiej jakości paliwa i braku wcześniejszych zaniedbań serwisowych zregenerowane elementy wytrzymują zazwyczaj kolejne 150-250 tysięcy kilometrów przebiegu. Jest to wynik bardzo zbliżony do trwałości części montowanych na pierwszy montaż w fabryce.

Ostateczny sukces zależy zatem w całości od prawidłowo przeprowadzonej diagnozy wstępnej. W przypadku bardzo szybkiej technologii piezoelektrycznej najważniejsza jest rygorystyczna kwalifikacja każdego milimetra sprawdzanego podzespołu. Sama deklaracja o możliwości wyczyszczenia końcówki nie zapewni bezawaryjnej jazdy. Jeśli stos krystaliczny uległ znacznej degradacji prądowej, naprawa przyniesie jedynie chwilową poprawę.
